Техническое описание привода ППВ-10

ПРИВОД

пружинный выносной типа ППВ-10У2 к выключателям высокого напряжения

Техническое описание и инструкция по эксплуатации

ВВЕДЕНИЕ

Цель данной инструкции - ознакомить обслуживающий персонал с конструкцией пружинного привода типа ППВ-10, с правилами подготовки к эксплуатации, проверки, технического обслуживания и хранения.

Настоящий документ содержит технические характеристики привода и условия их применения, тип и состав изделия, сведения об устройстве и принципе работы, указания мер безопасности, правила монтажа, подготовки к работе, технического обслуживания и сведения о консервации и хранении.

В приложении к настоящему документу помещены технические данные встроенных отключающих устройств защиты, перечень запасных частей, перечень стандартного инструмента и вспомогательных материалов и ведомости комплектации привода.

Техническое описание и инструкция по эксплуатации рассчитаны на обслуживающий персонал, прошедший подготовку по техническому использованию и обслуживанию электротехнических изделий высокого напряжения. Техническое описание может служить информационным материалом для ознакомления с изделием проектных, монтажных и эксплуатирующих организаций.

Точное соблюдение всех рекомендаций данной инструкции обеспечивает надежную работу привода.

1 ТЕХНИЧЕСКОЕ ОПИСАНИЕ

I. I. НАЗНАЧЕНИЕ.

1.1.1. Привод пружинный типа ППВ-10У2 предназначен для управления выключателями серии ВПМП-10 и отвечает требованиям ГОСТ 687-78 Выключатели переменного тока на напряжение свыше 1000В и ТУ16. 520. 119--75 Привод, для высоковольтных выключателей, типа ППВ-10У2 .

1.1.2. Привод предназначен для работы в следующих условиях:

а) высота над уровнем моря не более 1000 м

б) пределы температуры воздуха, окружающего привод: нижнее значение минус 25°С верхнее значение до плюс 40°С

в) среднемесячная относительная влажность воздуха не более 80% при температуре 20°С

г) окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах

д) рабочее положение привода в пространстве - вертикальное, допускается отклонение от вертикального положения до 5° в любую сторону.

Примечание: В нерабочем состоянии привод может подвергаться действию низких температур до минус 40°С.

1.2. ТЕХНИЧЕСКИЕ ДАННЫЕ ПРИВОДА.

1.2.1. Наибольшее количество операций (отключения и включения), которое способен совершить привод при полностью заведенных рабочих пружинах без их подзаводки - 3.

1.2.2. Номинальное напряжение электродвигателя для заводки рабочих пружин привода, В:

а) постоянного тока 110 или 220,

б) переменного тока 127 или 220.

1. 2. 3. Пределы оперативной работы электродвигателя для заводки рабочих пружин

в процентах от номинального напряжения 80. 110.

1. 2. 4. Время заводки рабочих пружин привода при минимальном напряжении, с. не более:

а) на 2 операции 20,

б) на 3 операции 30.

1.2.5. Потребляемая мощность электродвигателя заводки: ВТ / ВА 290 / 365.

1. 2. 6. Номинальное напряжение электромагнита дистанционного отключения и включения (УАТ, УАС) В:

а) постоянного тока 24, 48, 110, 220

б) переменного тока 100, 127, 220, 380.

1.2.7. Пределы напряжения оперативной работы электромагнита дистанционного отключения в процентах от номинального напряжения 65. 120

1.2.8. Пределы напряжения оперативной работы электромагнита дистанционного включения в процентах от номинального напряжения 80. 110.

1.2.9. Максимальное количество встроенных элементов защиты 5.

1.2.10. Габаритно-установочные и присоединительные размеры привода должны соответствовать рис. 2.

1.2.11. Габариты, мм:

высота 695,

ширина 515,

глубина 282.

1.2. 12. Масса привода с элементами защиты, кг 98,5.

1.2.13. Варианты схем защиты:

а) привод имеет 28 вариантов схем защиты, выполненных на встроенных электромагнитах и расцепителях прямого действия

К А - максимальный расцепитель тока мгновенного действия

КАТ- максимальный расцепитель тока с ограниченно зависимой выдержкой времени

УАУ - отключающий электромагнит с питанием от независимого источника оперативного тока

УАА - токовый электромагнит отключения для схем с дешунтированием

KAV - минимальный расцепитель напряжения с выдержкой времени.

б) варианты схем защиты и место установки расцепителей и электромагнитов в приводе приведены в таблице I.

Каждый расцепитель обозначен в условном обозначении вариантов схем защиты своим цифровым индексом: 1-КА 2 - КАТ 4 - УАУ 5 - УАА 6 - KAV.

Номера гнезд установки расцепителей и электромагнитов в приводе отсчитываются слева направо при виде со стороны кнопок управления привода, где за первое считается гнездо, расположенное в глубине привода (см. вид Г рис. 3 ).

в) расшифровка условного обозначения привода:

ППВ - 10У2

П-привод, П-пружинный, В-выносной, 10-к выключателю на номинальное напряжение кВ, У-климатическое исполнение в соответствии с ГОСТ 15150 - 69, 2-категория размещения в соответствии с ГОСТ 15150-69.

г) пример записи обозначения привода при его заказе и в технической документации, привод ППВ-10У2, ТУ16.520.119-75.

При заказе привода необходимо дополнительно указать:

вариант схемы защиты

род тока и напряжение в вольтах электродвигателя механизма заводки и электромагнитов УAT и УАС

вариант исполнения расцепителя КАТ

род тока и напряжение в вольтах электромагнита УАУ

ток в амперах токового электромагнита отключения УАА

номинальное напряжение в вольтах расцепителя KAV.

Пример записи обозначения привода ППВ-10У2 при его заказе со схемой защиты из двух расцепителей КА, двух расцепителей КАТ- II одного электромагнита УАУ постоянного тока на напряжение 110 В, электродвигателя механизма заводки М переменного тока на напряжение 220 В, электромагнитов УAT и УАС переменного тока напряжением 220 В.

Привод типоисполнения ППВ-10У2-11224 ТУ16.520.119-75, М-220 В, УАТ и УАС - 220 В, КА, УАУ = 110 В, КАТП .

1.2.14. Монтаж проводки электрических соединений выключателя с блокировкой против прыгания устанавливается на приводе при наличии в заказе дополнительных требований на его установку.

1.2.15. Номинальные данные защитных расцепителей и электромагнитов приведены в Приложении 4 Техническое описание защитных элементов .

База знаний . Нами сделано все, чтобы вам было приятно находится на ее страницах и результат всегда был положительным. Все студенческие и научные документы можно скачать совершенно бесплатно.

Глобальная сеть рефератов . За 5 минут создайте отличную полнофункциональную коллекцию рефератов на вашем сайте. Коллекция будет выглядеть так (гармонично встроенная в средину страницы) или так (отдельная страница), полностью соответствуя дизайну вашего сайта (шрифт, цвет фона, ссылок, текста).

Каталог лучших рефератов сети #151 лучшие рефераты под единой системой поиска. Поиск полнотекстовый. Возможна сортировка работ по алфавиту. Более 500 000 работ, база постоянно пополняется. Здесь вы найдете любой реферат, курсовую, диплом, затратив минимум времени. Бесплатно.

Региональный сервис Система заказа рефератов . Нужен авторский диплом, курсовая, реферат в кратчайшие сроки? Вы сможете заказать выполнение реферата, курсовой, диплома в своем городе, выбрать наиболее оптимальный ценовой вариант. Для вас работают более 4000 авторов в 760 городах мира.

Союз (рейтинг) образовательных сайтов . В основу его создания была положена идея объединения наиболее содержательных и интересных образовательных, научных и информационных сайтов в союз, который будет способствовать их развитию. К году (за 14 лет своего существования) мы считаем, что с этой задачей он справился.

Приводом масляный - новые объявления

Основные параметры Габариты (ДхШхВ) (мм). 9230х2800х3800 стандартный размер Габариты (ДхШхВ) (мм). 10300х2600х3500 (с передней и средним отвалом и рыхлитель) Общий вес (кг). 19500 Максимальное тяговое усилие (кН) (φ = 0, 75) 136KN (PY220H) Передний отвал Размер отвала (мм). 2890x1020 Расстояние до передней оси (мм). 1600 Макс. глубина.

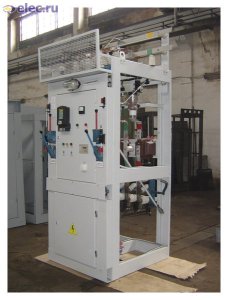

Камеры сборные одностороннего обслуживания КСО-298 купить

Предлагаем камеру сборную одностороннего обслуживания КСО-298 по САМОЙ НИЗКОЙ стоимости, с возможностью крупных скидок и доставкой в любые регионы. Цена формируется на основании опросного листа.

ОПРОСНЫЙ ЛИСТ КСО СКАЧАТЬ

ОПИСАНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ

Камера (или ячейка) КСО 298 - это разновидность КРУ (комплектных распределительных устройств), которые находятся в серии КСО одностороннего обслуживания. Внешне напоминают шкаф с монтированным защитным коммутационным элементом для проведения измерений. КСО-298

Ячейки КСО применяются в основном для работы электрических установок, работающих на основе трехфазного переменного тока. Обычно частота камеры поставляет 50 – 60 Гц, а напряжение равно 6 — 10 кВ. Причем система должна быть с заземленной или изолированной нейтралью.

Из ячеек КСО-298 собираются распределительные устройства, предназначенные для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

Сферы применения камер КСО-298

КСО используется в составе распределительных устройств РУ напряжением 6 - 10 кВ при новом строительстве, расширении, реконструкции и техническом перевооружении следующих объектов:

• распределительных и трансформаторных подстанций городских электрических сетей
• распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры
• распределительных подстанций предприятий легкой промышленности
• тяговых подстанций городского электрического транспорта и метрополитена
• понизительных подстанций 35-110/6-10 кВ и 6-10/0,4 кВ распределительных сетей.

Монтаж камер КСО осуществляется в трансформаторных подстанциях и в подстанциях со сложными системами распределения электрического тока. Возможно применение ячеек КСО на промышленных предприятиях, строительных объектах и подстанциях гражданского назначения.

Особенности конструкции и работы

Камера КСО-298 - это сварная металлоконструкция из листовых гнутых профилей. Внутри нее расположена аппаратура главных цепей, рукоятки приводов и аппаратов управления, реле защиты, управления, сигнализации. Приборы учета и измерения установлены с фасадной стороны камер КСО-298. Доступ в камеру обеспечивается двумя дверями: верхняя - в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя - в зону кабельных присоединений силового трансформатора или разъединителей. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем вмонтирована съемная перегородка, исключающая доступ в зону высокого напряжения. В корпусе камеры находятся смотровые окна для обзора внутренней части камеры. В ячейках КСО-298 расположено устройство для установки лампы внутреннего освещения (лампа накаливания 36 В) для обеспечения безопасности замены перегоревшей лампы без снятия напряжения. Сборные шины камер КСО оснащены с фасада сетчатыми или сплошными со смотровым окном ограждениями. Все имеющиеся в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь с вмонтированными на ней приборами вспомогательных цепей, заземлены гибким проводом. На фасаде камеры в нижней части установлен зажим заземления, используемый для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры приваривается прямо к металлическим заземленным конструкциям.

Шины заземления (проводники) покрашены в черный цвет. Верхняя дверь представляет собой панель с установленной на ней схемой вспомогательных цепей. На фасаде установлена аппаратура преимущественно с задним присоединением проводов (реле защиты, управления, сигнализации, приборы учета и измерения). Приводы управления разъединителями в камерах с секционным выключателем расположены на панели камеры. В камерах с кабельными вводами возможна концевая разделка одного или двух трехфазных кабелей сечением до 240 мм 2. а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм 2. В ячейках КСО-298 размещено стационарное устройство для освещения фасада камер напряжением 220 В. В качестве для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации служит короб, установленный в средней части ячейки КСО-298. А также в коробе имеется выходная клеммная колодка для выполнения межкамерных соединений вспомогательных цепей.

Для исключения ошибочных операций во время обслуживания и ремонта в камерах имеются следующие блокировки:

• механические: блокировка, предотвращающая включение и отключение линейных и шинных разъединителей

Примечание. Для включения других видов блокировок (оперативной безопасности и т. п.) по схемам вспомогательных цепей в камерах КСО-298, если это указано в заказе, возможна установка блокировочных замков. Для собственных нужд изготовляется камера с номером схемы главных цепей как отдельно стоящая, так и в блоке с камерами со схемами главных цепей (камеры с силовыми трансформаторами). Ячейка может быть отдельно стоящей (средней или крайней правой в ряду). Для вводов и отходящих линий на ток свыше 630А предлагаются только блоки с камерами кабельных сборок. Для вводов до 630А (кроме блоков) изготовляются также камеры с высоковольтным выключателем с номером схемы главных цепей. Камеры с высоковольтным выключателем с номером схемы главных цепей выпускаются только для отходящих линий. В случае двухрядного расположения камер в помещении РУ на камерах монтируются шинные мосты. Шинные мосты - это металлоконструкция, собранная из двух рам с расположенными на них изоляторами, шинами и шинодержателями. Если ширина прохода в РУ равна 4200 мм, то между рамами вставляется рама-вставка. Шинные мосты изготовляются без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей устанавливаются на панелях шириной 200 мм, закрепленных между двумя крайними камерами ряда РУ (справа аппаратов).

Камеры КСО выполняются: согласно схемам главных цепей и принципиальным схемам вспомогательных цепей, указанным в опросном листе.

Ячейки КСО-298 в зависимости от схемы главных цепей могут оснащаться следующими аппаратами:

• масляный выключатель ВПМ-М-10 с приводом ПЭ-11 на 630 и 1000 А
• масляный выключатель ВПМП-М-10 с приводом ППО-10 на 630 и 1000 А
• вакуумный выключатель ВВ/ТЕL-10 на 400, 630 и 800 А разъединитель РВЗ на 400, 630, 1000 А с заземляющим ножом со стороны шарнирных или разъемных контактов, с приводом ПР-10
• разъединитель РВ на 400, 630, 1000 А с приводом ПР-10
• разъединитель РВФ и РВФЗ на 630, 1000 А с приводом ПР-10
• трансформатор тока типа ТПОЛ-10 на 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000 А
• трансформатор напряжения типа НОМ, НАМИ, ЗНОЛ
• предохранитель типа ПКТ, ПКН
• ограничитель перенапряжений типа ОПН-10, ОПН-6
• силовой трансформатор ТМ-25, ТМ-40. Возможна замена вышеуказанных аппаратов на аналогичные.

Комплектация

• камеры КСО с аппаратурой и приборами главных и вспомогательных цепей согласно опросному листу заказа (кроме измерительных преобразователей тока и напряжения)
• эксплуатационные документы (1 экз.)
• шинные мосты (если указаны в заказе)
• запасные части и принадлежности в соответствии со спецификацией на заказ. Силовые трансформаторы поставляются отдельно от КСО.
• эксплуатационные документы
• паспорт на комплект камер КСО
• техническое описание и инструкция по эксплуатации камер КСО-298
• технические описания и инструкции по эксплуатации и паспорта основных комплектующих изделий при условии их поставки изготовителем
• схемы вспомогательных цепей на все типы камер КСО
• опросный лист заказчика или спецификация.

Условия хранения и транспортирования

Ячейки КСО-298 и шинные мосты необходимо перевозить железнодорожным транспортом согласно требованиям Правил перевозки грузов, действующих на железнодорожном транспорте , автомобильным транспортом в соответствии с требованиями Правил перевозки грузов автомобильным транспортом .

Условия транспортирования в части воздействия механических факторов Л, С или Ж в соответствии с ГОСТ 23216.

Условия транспортирования камер КСО-298 и шинных мостов в упаковке в части воздействия климатических факторов внешней среды согласно ГОСТ 15150 по условиям хранения - 5. Условия хранения упакованных камер и шинных мостов - 5 согласно ГОСТ 15150.

Гарантии

Изготовитель гарантирует соответствие камер КСО-298 техническим условиям при соблюдении заказчиком условий монтажа, эксплуатации, транспортирования и хранения согласно руководству по эксплуатации.

КСО-298-Х-ХХ:

КСО - камера сборная одностороннего обслуживания

2 - модификация

98 - год разработки

Х - обозначение схемы исполнения главных цепей

ХХ - климатическое исполнение (У, УХЛ) и категория размещения (3 4) в соответствии с ГОСТ 15150-69 и ГОСТ 15543.1-89.

Эксплуатационные данные

- воздействие климатических факторов внешней среды исполнения У и УХЛ категорий размещения 3 и 4 согласно ГОСТ 15150 и ГОСТ 15543.1

- условия эксплуатации в части механических факторов внешней среды -группа М1 согласно ГОСТ 17516.1

- значение температуры окружающего воздуха от минус 25 градусов С до +40 градусов С

- высота над уровнем моря не более 1000 м

- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

- Рабочее положение в пространстве - вертикальное. Допустимое отклонение не более 5 градусов в любую сторону. Вид обслуживания - периодический.

- Требования техники безопасности согласно ГОСТ 12.2.007.4-75.

Технические характеристики
